samarium cobalt block magnets
Description
Reviews

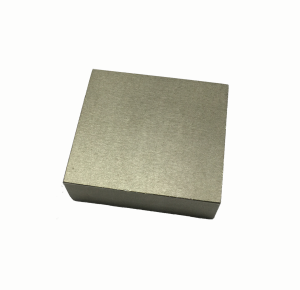

Various block Cobalt Magnets or samarium cobalt block magnets
Typical dimension of Samarium Magnets block :40.5x40.5x4.4 ,40.5x22.4x3, 40.5x15.5x3,42x23.2x4 and so on.
Maximum samarium cobalt block magnets can up to 120mm 120mm 100mm,Magnetized through 100mm.
In general, they are uncoated and Magnetized through thickness. Of course Ni coating, Epoxy coating available if need to decreasing chips risk during magnet assembling.
SmCo5 and Sm2Co17 magnetic material both can be obtained.We would like to supply Customer Samarium Magnets samples with affordable price.
Standard Dimension tolerance of Maximum samarium cobalt block magnets can up to 120mm 120mm 100mm,Magnetized through 100mm.
Dimension Range(mm) | Plan view size(mm) | Parallelism(mm) | Perpendicularity (mm) |
0.5 L 10 | 0.04 | 0.04 | 0.5 degree for adjacent sides |
10 L 50 | 0.05 | 0.05 | |
L>50 | 0.1 | 0.1 |
Application: These cobalt magnets are widely used in motor, generator, oil pump, engine and etc.
SmCo magnets properties
Material | Grade | Br | Hcb | Hcj | (BH)max | Tc | Tw | Br | £ Hcj) | ||||
T | KGs | KA/m | KOe | KA/m | KOe | KJ/m3 | MGOe | %/ | %/ | ||||
SmCO5 Sm2Co17 | XGS16L | 0.81-0.85 | 8.1-8.5 | 517-669 | 6.5-8.4 | 636-955 | 8--12 | 111-127 | 14-16 | 800 | 250 | 0.020 | 0.20 |
XGS18L | 0.85-0.90 | 8.5-9.0 | 525-708 | 6.6-8.9 | 636-955 | 8--12 | 127-143 | 16-18 | 800 | 250 | 0.020 | 0.20 | |
XGS20L | 0.90-0.94 | 9.0-9.4 | 533-732 | 6.7-9.2 | 636-955 | 8--12 | 143-159 | 18-20 | 800 | 250 | 0.020 | 0.20 | |
XGS22L | 0.94-0.97 | 9.4-9.7 | 533-740 | 6.7-9.3 | 636-955 | 8--12 | 159-175 | 20-22 | 800 | 250 | 0.020 | 0.20 | |
XGS24L | 0.97-1.02 | 9.7-10.2 | 541-756 | 6.8-9.5 | 636-955 | 8--12 | 175-191 | 22-24 | 800 | 250 | 0.030 | 0.20 | |
XGS26L | 1.02-1.05 | 10.2-10.5 | 541-764 | 6.8-9.6 | 636-955 | 8--12 | 191-207 | 24-26 | 800 | 250 | 0.030 | 0.20 | |
XGS28L | 1.05-1.08 | 10.5-10.8 | 541-780 | 6.8-9.8 | 636-955 | 8--12 | 207-223 | 26-28 | 800 | 250 | 0.035 | 0.20 | |
XGS30L | 1.08-1.11 | 10.8-11.1 | 541-796 | 6.8-10.0 | 636-955 | 8--12 | 223-239 | 28-30 | 800 | 250 | 0.035 | 0.20 | |
XGS32L-A | 1.11-1.13 | 11.1-11.3 | 549-804 | 6.9-10.1 | 636-955 | 8--12 | 239-246 | 30-31 | 800 | 250 | 0.035 | 0.22 | |
XGS32L-B | 1.13-1.15 | 11.3-11.5 | 550-805 | 6.9-10.1 | 636-955 | 8--12 | 246-255 | 31-32 | 800 | 250 | 0.040 | 0.25 | |
XGS33L | 1.15-1.17 | 11.5-11.7 | 558-815 | 7.0-10.2 | 636-955 | 8--12 | 246-262 | 31-33 | 800 | 250 | 0.045 | 0.25 | |
XGS16M | 0.81-0.85 | 8.1-8.5 | 573-669 | 7.2-8.4 | 955-1433 | 12--18 | 111-127 | 14-16 | 800 | 300 | 0.020 | 0.20 | |
XGS18M | 0.85-0.90 | 8.5-9.0 | 605-708 | 7.6-8.9 | 955-1433 | 12--18 | 127-143 | 16-18 | 800 | 300 | 0.020 | 0.20 | |
XGS20M | 0.90-0.94 | 9.0-9.4 | 637-732 | 8.0-9.2 | 955-1433 | 12--18 | 143-159 | 18-20 | 800 | 300 | 0.020 | 0.20 | |
XGS22M | 0.94-0.97 | 9.4-9.7 | 645-740 | 8.1-9.3 | 955-1433 | 12--18 | 159-175 | 20-22 | 800 | 300 | 0.020 | 0.20 | |
XGS24M | 0.97-1.02 | 9.7-10.2 | 661-764 | 8.3-9.6 | 955-1433 | 12--18 | 175-191 | 22-24 | 800 | 300 | 0.030 | 0.20 | |
XGS26M | 1.02-1.05 | 10.2-10.5 | 685-788 | 8.6-9.9 | 955-1433 | 12--18 | 191-207 | 24-26 | 800 | 300 | 0.030 | 0.20 | |
XGS28M | 1.05-1.08 | 10.5-10.8 | 693-812 | 8.7-10.2 | 955-1433 | 12--18 | 207-223 | 26-28 | 800 | 300 | 0.035 | 0.20 | |
XGS30M | 1.08-1.11 | 10.8-11.1 | 700-828 | 8.8-10.4 | 955-1433 | 12--18 | 223-239 | 28-30 | 800 | 300 | 0.035 | 0.20 | |
XGS32M-A | 1.11-1.13 | 11.1-11.3 | 708-852 | 8.9-10.7 | 955-1433 | 12--18 | 239-246 | 30-31 | 800 | 300 | 0.035 | 0.22 | |
XGS32M-B | 1.13-1.15 | 11.3-11.5 | 716-860 | 9.0-10.8 | 955-1433 | 12--18 | 246-255 | 31-32 | 800 | 300 | 0.040 | 0.25 | |
XGS33M | 1.15-1.17 | 11.5-11.7 | 726-870 | 9.1-10.9 | 955-1433 | 12--18 | 246-262 | 31-33 | 800 | 300 | 0.045 | 0.25 | |
XGS14 | 0.74-0.81 | 7.4-8.1 | 540-609 | 7.0-7.9 | 1433 | 18 | 96--111 | 12--14 | 800 | 300 | 0.020 | 0.20 | |
XGS16 | 0.81-0.85 | 8.1-8.5 | 597-669 | 7.5-8.4 | 1433 | 18 | 111-127 | 14-16 | 800 | 300 | 0.020 | 0.20 | |
XGS18 | 0.85-0.90 | 8.5-9.0 | 621-708 | 7.8-8.9 | 1433 | 18 | 127-143 | 16-18 | 800 | 300 | 0.020 | 0.20 | |
XGS20 | 0.90-0.94 | 9.0-9.4 | 653-732 | 8.2-9.2 | 1433 | 18 | 143-159 | 18-20 | 800 | 300 | 0.020 | 0.20 | |
XGS22 | 0.94-0.97 | 9.4-9.7 | 677-740 | 8.5-9.3 | 1433 | 18 | 159-175 | 20-22 | 800 | 300 | 0.020 | 0.20 | |
XGS24 | 0.97-1.02 | 9.7-10.2 | 693-772 | 8.7-9.7 | 1433 | 18 | 175-191 | 22-24 | 800 | 300 | 0.030 | 0.20 | |
XGS26 | 1.02-1.05 | 10.2-10.5 | 748-796 | 9.4-10.0 | 1433 | 18 | 191-207 | 24-26 | 800 | 300 | 0.030 | 0.20 | |
XGS28 | 1.05-1.08 | 10.5-10.8 | 756-820 | 9.5-10.3 | 1433 | 18 | 207-223 | 26-28 | 800 | 300 | 0.035 | 0.20 | |
XGS30 | 1.08-1.11 | 10.8-11.1 | 788-836 | 9.9-10.5 | 1433 | 18 | 223-239 | 28-30 | 800 | 300 | 0.035 | 0.20 | |
XGS32-A | 1.11-1.13 | 11.1-11.3 | 812-860 | 10.2-10.8 | 1433 | 18 | 239-246 | 30-31 | 800 | 300 | 0.035 | 0.22 | |
XGS32-B | 1.13-1.15 | 11.3-11.5 | 820-870 | 10.3-10.9 | 1433 | 18 | 246-255 | 31-32 | 800 | 300 | 0.040 | 0.25 | |
XGS33 | 1.15-1.17 | 11.5-11.7 | 830-880 | 10.4-11.0 | 1433 | 18 | 246-262 | 31-33 | 800 | 300 | 0.045 | 0.25 | |
XGS14H | 0.74-0.81 | 7.4-8.1 | 557-629 | 7.0-7.9 | 1990 | 25 | 96--111 | 12--14 | 800 | 350 | 0.020 | 0.20 | |
XGS16H | 0.81-0.85 | 8.1-8.5 | 605-669 | 7.6-8.4 | 1990 | 25 | 111-127 | 14-16 | 800 | 350 | 0.020 | 0.20 | |
XGS18H | 0.85-0.90 | 8.5-9.0 | 629-708 | 7.9-8.9 | 1990 | 25 | 127-143 | 16-18 | 800 | 350 | 0.020 | 0.20 | |
XGS20H | 0.90-0.94 | 9.0-9.4 | 661-732 | 8.3-9.2 | 1990 | 25 | 143-159 | 18-20 | 800 | 350 | 0.020 | 0.20 | |
XGS22H | 0.94-0.97 | 9.4-9.7 | 685-740 | 8.6-9.3 | 1990 | 25 | 159-175 | 20-22 | 800 | 350 | 0.020 | 0.20 | |
XGS24H | 0.97-1.02 | 9.7-10.2 | 700-772 | 8.8-9.7 | 1990 | 25 | 175-191 | 22-24 | 800 | 350 | 0.030 | 0.20 | |
XGS26H | 1.02-1.05 | 10.2-10.5 | 756-796 | 9.5-10.0 | 1990 | 25 | 191-207 | 24-26 | 800 | 350 | 0.030 | 0.20 | |
XGS28H | 1.05-1.08 | 10.5-10.8 | 764-820 | 9.6-10.3 | 1990 | 25 | 207-223 | 26-28 | 800 | 350 | 0.035 | 0.20 | |
XGS30H | 1.08-1.11 | 10.8-11.1 | 796-836 | 10.0-10.5 | 1990 | 25 | 223-239 | 28-30 | 800 | 350 | 0.035 | 0.20 | |
XGS32H-A | 1.11-1.13 | 11.1-11.3 | 820-860 | 10.3-10.8 | 1990 | 25 | 239-246 | 30-31 | 800 | 350 | 0.035 | 0.22 | |
XGS32H-B | 1.13-1.15 | 11.3-11.5 | 830-880 | 10.4-11.0 | 1990 | 25 | 246-255 | 31-32 | 800 | 350 | 0.040 | 0.25 | |
XGS33H | 1.15-1.17 | 11.5-11.7 | 840-890 | 10.5-11.1 | 1990 | 25 | 246-262 | 31-33 | 800 | 350 | 0.042 | 0.28 | |
Sm2Co17-LT | XGS14LT | 0.74-0.81 | 7.4-8.1 | 557-629 | 7.0-7.9 | 1592 | 20 | 96--111 | 12--14 | 840 | 350 | ||
XGS16LT | 0.81-0.85 | 8.1-8.5 | 605-669 | 7.6-8.4 | 1592 | 20 | 111-127 | 14-16 | 840 | 350 | -50--20 | +0.005%/ | |
XGS18LT | 0.85-0.90 | 8.5-9.0 | 629-708 | 7.9-8.9 | 1592 | 20 | 127-143 | 16-18 | 840 | 350 | 20--200 | -0.008%/ | |
XGS20LT | 0.90-0.94 | 9.0-9.4 | 661-732 | 8.3-9.2 | 1592 | 20 | 143-159 | 18-20 | 840 | 350 | 200-300 | -0.011%/ |
